O型圈規格尺寸

優質內容來源：O型圈廠家作者：旭麗橡塑發布時間：2021-05-07 15:38:22 閱讀次數：收藏數：14 分享：42

導讀：O型圈規格尺寸 O型圈材料物性表物性要求物性等G 材料名稱丁氰橡膠氫化丁氰橡膠三元乙丙橡膠硅矽橡膠氯丁橡膠氟素橡膠四丙氟橡膠氟硅橡膠全氟橡膠聚四氟乙烯聚氨酯天然橡膠丙烯酸酯抗臭氧性 △ ◎ ◎ ◎ ◎○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 耐候性 ○ ◎ ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ 抗熱性 120℃ 150℃ 150℃ 220℃ 120℃ 200℃ 175℃ 175℃ 320℃ 280℃ 90℃ 90℃ 150℃ 耐化學藥品...

O型圈規格尺寸

O型圈材料物性表

物性要求

物性等G

材料名稱

丁氰橡膠

氫化丁氰橡膠

三元乙丙橡膠

硅矽橡膠

氯丁橡膠

氟素橡膠

四丙氟橡膠

氟硅橡膠

全氟橡膠

聚四氟乙烯

聚氨酯

天然橡膠

丙烯酸酯

抗臭氧性

△

◎

◎○

◎

耐候性

○

◎

○

◎

○

◎

抗熱性

120℃

150℃

220℃

120℃

200℃

175℃

320℃

280℃

90℃

150℃

耐化學藥品性

○△

○

◎

◎○

○△

◎

耐油性

◎

○△

◎

◎○

◎

密水性

○

◎

○

◎

△

◎

耐寒性

-40℃

-50℃

-70℃

-40℃

-20℃

-30℃

-60℃

-20℃

-100℃

-40℃

-60℃

-25℃

耐磨損性

○

◎○

○

◎○

◎

◎○

△

抗變形性

◎○

○

◎○

◎

△

○

◎

◎○

△

耐酸性

△

○

◎○

△

○△

◎

○△

△×

耐堿性

○

◎

△

◎○

◎

△

◎

△

張力強度

◎○

◎

◎○

○

◎○

△×

◎

△

耐水蒸氣性

○△

◎○

○△

△

○△

◎

○△

◎

○

△

抗燃性

△×

○

◎

○

△×

◎

△

△×

儲存穩定性（Y=年）

5-10Y

ABT20Y

5-10Y

ABT20Y

3-5Y

ABT20Y

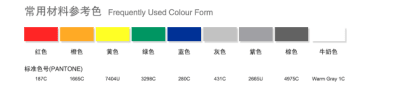

　　O型圈常用材料參考顏色

　　O型圈公差標準表

ID	公差(±) Tolerance	線徑C/S	公差(±) Tolerance
0-1.79	0.10	0-1.79	0.07
1.80-6.29	0.13	1.80-2.64	0.08
6.30-10.59	0.14	2.65-3.54	0.09
10.60-18.99	0.17	3.55-5.29	0.10
19.00-31.49	0.22	5.30-6.99	0.13
31.50-41.19	0.30	7.00-8.00	0.15
41.20-51.49	0.36	8.01-10.00	0.20
51.50-64.99	0.44	10.01-15.00	0.25
65.00-82.49	0.53	15.01-25.00	0.35
82.50-121.99	0.65	25.01-100.00	0.45
122.00-184.99	0.90	-	-
185.00-257.99	1.20	-	-
258.00-324.99	1.60	-	-
325.00-411.99	2.10	-	-
412.00-514.99	2.60	-	-
515.00-649.99	3.20	-	-
650.00-670.00	4.00	-	-
670.01-999.00	5.00	-	-
999.01-1200.00	6.00	-	-

　　O型圈開槽尺寸建議參數：

密封圈線徑C/S	槽深T	槽寬B	密封圈線徑C/S	槽深T	槽寬B
1.00	0.80	1.3	5.00	4.00	6.5
1.50	1.10	1.9	5.33	4.30	6.9
1.60	1.20	2.1	5.50	4.50	7.1
1.78	1.30	2.3	5.70	4.65	7.4
1.90	1.40	2.4	6.00	4.95	7.8
2.00	1.50	2.6	6.50	5.40	8.4
2.40	1.80	3.1	6.99	5.85	9.1
2.50	1.90	3.2	7.00	5.85	9.1
2.62	2.00	3.4	7.50	6.30	9.7
2.70	2.10	3.5	8.00	6.75	10.4
3.00	2.30	3.9	8.40	7.15	10.9
3.50	2.70	4.5	8.50	7.25	11.0
3.53	2.70	4.5	9.00	7.70	11.7
3.60	2.80	4.7	9.50	8.20	12.3
4.00	3.15	5.2	10.00	8.65	13.0
4.50	3.60	5.8	-	-	-

　　O型圈以液體作介質時

線徑	槽深	槽寬	軸桿導角	線徑	槽深	槽寬	軸桿導角
1.00	0.90	1.3	1.0	5.00	4.45	6.0	2.5
1.50	1.30	1.9	1.0	5.33	4.70	6.4	2.7
1.60	1.40	2.0	1.1	5.50	4.95	6.6	2.8
1.78	1.50	2.3	1.1	5.70	5.10	6.9	3.0
1.90	1.60	2.4	1.2	6.00	5.40	7.2	3.1
2.00	1.70	2.4	1.2	6.50	5.80	7.8	3.3
2.40	2.10	2.9	1.4	6.99	6.30	8.4	3.6
2.50	2.20	3.0	1.4	7.00	6.30	8.4	3.6
2.62	2.30	3.1	1.5	7.50	6.70	9.0	3.8
2.70	2.40	3.2	1.5	8.00	7.20	9.6	4.0
3.00	2.60	3.6	1.6	7.40	7.60	10.1	4.2
3.50	3.10	4.2	1.8	8.50	7.70	10.2	4.2
3.53	3.10	4.2	1.8	9.00	8.20	10.8	4.3
3.60	3.20	4.3	1.8	9.50	8.60	11.4	4.4
4.00	3.50	4.8	2.0	10.00	9.10	12.0	4.5
4.50	4.00	5.4	2.3	-	-	-	-

　　O型圈以氣體作介質時

線徑C/S	槽深T	槽寬B	軸桿導角Z	線徑C/S	槽深T	槽寬B	軸桿導角Z
1.00	0.95	1.3	1.0	5.00	4.65	6.0		2.5
1.50	1.35	1.9	1.0	5.33	4.95	6.4		2.7
1.60	1.45	2.0	1.1	5.50	5.15	6.6		2.8
1.78	1.55	2.3	1.1	5.70	5.35	6.9		3.0
1.90	1.75	2.4	1.2	6.00	5.65	7.2		3.1
2.00	1.80	2.4	1.2	6.50	6.10	7.8		3.3
2.40	2.15	2.9	1.4	6.99	6.60	8.4		3.6
2.50	2.25	3.0	1.4	7.00	6.60	8.4		3.6
2.62	2.35	3.1	1.5	7.50	7.10	9.0		3.8
2.70	2.45	3.2	1.5	8.00	7.60	9.6		4.0
3.00	2.75	3.6	1.6	8.40	7.90	10.1		4.2
3.50	3.25	4.2	1.8	8.50	8.00	10.2		4.2
3.53	3.25	4.2	1.8	9.00	8.50	10.8		4.3
3.60	3.35	4.3	1.8	9.50	9.00	11.4		4.4
4.00	3.70	4.8	2.0	10.00	9.50	12.0		4.5
4.50	4.20	5.4	2.3	-	-	-		-

　　O型圈工作壓力/變形量之關系

硬度（SHORE A）	硬度（IRHD）	使用范圍
40+/-5	-	低壓情況下須高度密封條件下使用
50+/-5	-
60+/-5	63+/-5
70+/-5	73+/-5	一般情況下之密封
80+/-5	83+/-5	高壓情況下之密封
90+/-5	92+/-5	高壓情況下之密封

　　O型圈硬度/工作壓力之關系

線徑(MM)	間隙公差(MM)	壓力(KG/CM²)	硬度 SHOREA	35 KG/CM²	70 KG/CM²	105 KG/CM²	140 KG/CM²	175 KG/CM²	210 KG/CM²	350 CK/CM²
1.78			70	0.15	0.10	0.05	-	-	-	-
			80	0.20	0.15	0.10	0.05	0.03	-	-
			90	0.25	0.20	0.13	0.10	0.08	0.05	0.03
2.62			70	0.18	0.13	0.08	-	-	-	-
			80	0.25	0.18	0.13	0.08	0.04	-	-
			90	0.30	0.25	0.18	0.13	0.10	0.08	0.04
3.53			70	0.20	0.15	0.10	-	-	-	-
			80	0.30	0.20	0.15	0.10	0.05	-	-
			90	0.40	0.30	0.20	0.15	0.13	0.10	0.05
5.34			70	0.25	0.18	0.13	-	-	-	-
			80	0.35	0.25	0.18	0.13	0.06
			90	0.45	0.35	0.25	0.18	0.15	0.13	0.06
7.00			70	0.30	0.20	0.15	-	-	-	-
			80	0.40	0.30	0.20	0.15	0.07	-	-
			90	0.50	0.40	0.30	0.20	0.18	0.15	0.07

　　O型圈裝配擋圈選用條件

　　擠出G限與間隙

　　O型圈在溝槽中受介質壓力作用下，會發生變形，“流”向間隙位置，達到密封效果。也就是說，隨著壓力的增加，0型圈發生更大的變形，其應力也增加，獲得更緊的密封。在O型圈承受高壓的情況下，會被擠入到間隙中，造成密封失效。建議使用高硬度抗擠出材料的擋圈，如聚四氟乙烯或硬的橡膠材料。在靜密封的應用中，可以通過修改溝槽設計來達到不使用擋圈即可承受更高的壓力。設計時我們應該注意使間隙盡可能小。擠出G限的大小取決于O型圈的硬度、工作壓力及溝槽間隙的大小。O型圈溝槽的徑向間隙必須保持在一定的徑向間隙范圍內。若公差太大，會導致O型圈從間隙擠出。允許的被密封元件之間的徑向間隙取決于系統壓力、O型圈截面直徑和O型圈的硬度。

　　對壓力大于5Mpa且O型圈內徑大于50mm;以及壓力大于10Mpa且內徑小于50mm;我們推薦使用擋圈。

　　聚氨酯材料O型圈由于具備優異的抗擠出能力和較好的尺寸穩定性，可以采用較大的間隙。

　　O型圈裝配變形程度限制

　　●拉伸與壓縮是O型圈在溝槽中安裝的兩種形態。在徑向密封結構配置中，O型圈裝在內溝槽中(作為“外圓密封”)，O型圈必須受到拉伸，且其內徑拉伸后大于溝槽的外徑。在安裝后的狀態，O型圈的Z大伸長量應該為3%(內徑>50mm)或5%。

　　●由于初始變形的程度不同，以及密封材料的硬度不同，O型圈的壓縮壓力的大小也有所不同。

　　●當O型圈裝在外溝槽中(作為“內圓密封”)，O型圈沿圓周周長方向被壓縮。在安裝后的狀態，其Z大周長壓縮量為1%。若超過以上拉伸或壓縮量，會導致O型圈截面尺寸的過度增加或減小，這會影響O型圈的工作壽命。O型圈在軸向發生變形，在壓力作用下，O型圈會產生徑向蠕動，所以要注意壓力的方向。

　　●若壓力來自外側，則O型圈的內徑應該與溝槽的內徑接觸，Z大允許拉伸3%。

　　●若壓力來自內側，則O型圈的外徑應該與溝槽的外徑接觸(其周長壓縮小于1%)。

　　真空密封是一種特殊情況下的O型圈密封，被密封的系統壓力低于1標準大氣壓(patm=101.325Kpa)。

　　真空密封通常與液壓靜密封不同，其應用及安裝溝槽尺寸要求如下：

　　--O型圈截面壓縮變形約30%

　　--O型圈應選用兼容氣體，低滲透性和低壓縮變形的材料，在此，我們推薦選用氟橡膠或全氟橡膠。

　　--安裝溝槽空間幾乎100%被O型圈變形后體積所充滿，這樣，可增加接觸面積和延長氣體透過彈性體擴散的時間

　　--安裝溝槽各表面光潔度應考慮比液壓靜密封要高

　　--應使用真空油脂

O型圈以液體作介質時O型圈常用材料參考顏色
