　　骨架油封尺寸圖紙、尺寸標示及公差標準是什么樣子呢，接下來旭麗橡塑小編為你們講說和描述一下

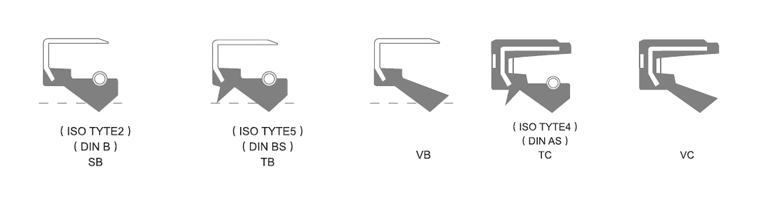

　　橡膠外殼油封

　　尤其使用在銅、鋁及陶瓷等較脆弱之配套孔其效果更佳。

　　金屬外殼之油封

骨架油封尺寸圖紙、尺寸標示及公差標準

　　一般均作表面研磨以達密封之效果。

　　備注：1、TC油封(NBR70)有現貨供應。

　　2、SB/TB/VB型之油封依據客人之訂單生產。

　　骨架油封尺寸標示及公差標準

ISOR286H8			GB9877.1-88
軸徑及孔徑之名義尺寸	油封配套孔徑之公差	油封配套軸徑之公差	配合軸徑大于至	主唇口公差	副唇口公差
6.00TO10.00	-0.000/+0.020	+0.000/-0.090	5-30	-0.5/-1.3	-0.15/-0.45
10.01TO 18.00	-0.000/+0027	+0.00/-0.110	30-60	-0.8/-1.7	-2.04-0.60
18.01TO 30.00	-0.000/+0.033	+0.000/-0.130	60-80	-1.0/-20	-0.25/-0.75
30.01TO 50.00	-0.000/+0.039	+0.000/-0.160	80-130	-1.21-2.6	-3.0/-0.90
50.01TO 80.00	-0.000/+0.046	+0.000/-0.190	130-250	-1.5/-3.3	-0.40/-1.05
80.01TO 120.00	-0.00/+0.054	+0.000/-0.220	250-400	-2.0/-4.0	-0.50/-1.30
120.01TO 180.00	-0.000/+0063	+0.000/-0.250
180.01TO 250.00	-0.00/+0.072	+0.00/-0.290
250.01TO 315.00	-0.00/+0081	+0.00/-0.320
315.01TO 400.00	-0.000/+0089	+0.000/-0.360
400.01TO 500.00	-0.000/+0097	+0.000/-0.400

尺寸(外密)大于至	外固骨架型(外徑公差)	內包骨架型(外徑公差)	外園骨架型(鳳度公差)	內包母架型(G度公司)	高度公差
尺寸(外密)大于至	外固骨架型(外徑公差)	內包骨架型(外徑公差)	外園骨架型(鳳度公差)	內包母架型(G度公司)	510	210
50以下(含50)	+020/+0.08	+030/+0.15	0.18	0.25	±0.3	±04
50-80	+023/+0.09	+0.35/+0.20	0.25	0.35	±0.3	±0.4
80-120	+025/+0.10	+0.35(045)/+0.2	0.30	0.5	±0.3	±0.4
120-180	+0.28/+0.12	+0.45(0.50)+0.25	0.40	0.65	±0.3	±0.4
180-300	+0.35/+0.15	+0.45（0.55）/+0.25	外徑的025%	0.8	±0.3	±0.4
300-440	+0.45/+0.20	+0.55(0.65)/+0.30	外徑的0.25%, 但不超過09	1	±0.3	±0.4

　　*SN70-TC00501506BA *TC=產品型式 *S=骨架油封 *005=內徑 *N=NBR(參照材料物性表) *015=外口 *70=70邵氏度(材料硬度) *06=高度

　　以上是“骨架油封尺寸圖紙、尺寸標示及公差標準”的表圖詳細介紹，希望能幫助到大J，如有其他O型圈或相關問題，歡迎電話咨詢!
